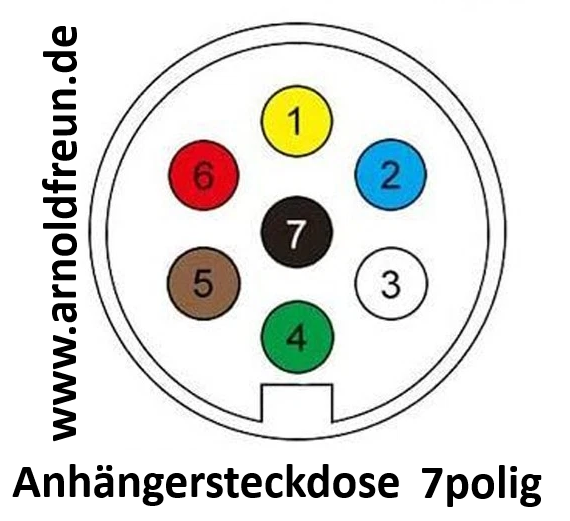

Klemmenbelegung 7polige Anhängersteckdose

Kontakt Verwendung    1 - L Blinker links    2 - 54g Nebelschlussleuchte / zusätzliche Anlagen    3 - 31 Masse    4 - R Blinker rechts    5 - 58r Leuchten rechts    6 - 54 Bremsleuchten    7 - 58l Leuchten links

Die Kennzeichenbeleuchtung wird mit auf die Kontakte 58r und 58l gelegt, um bei Ausfall eines der beiden Kontakte trotzdem eine funktionsfähige Kennzeichenleuchte zu besitzen.

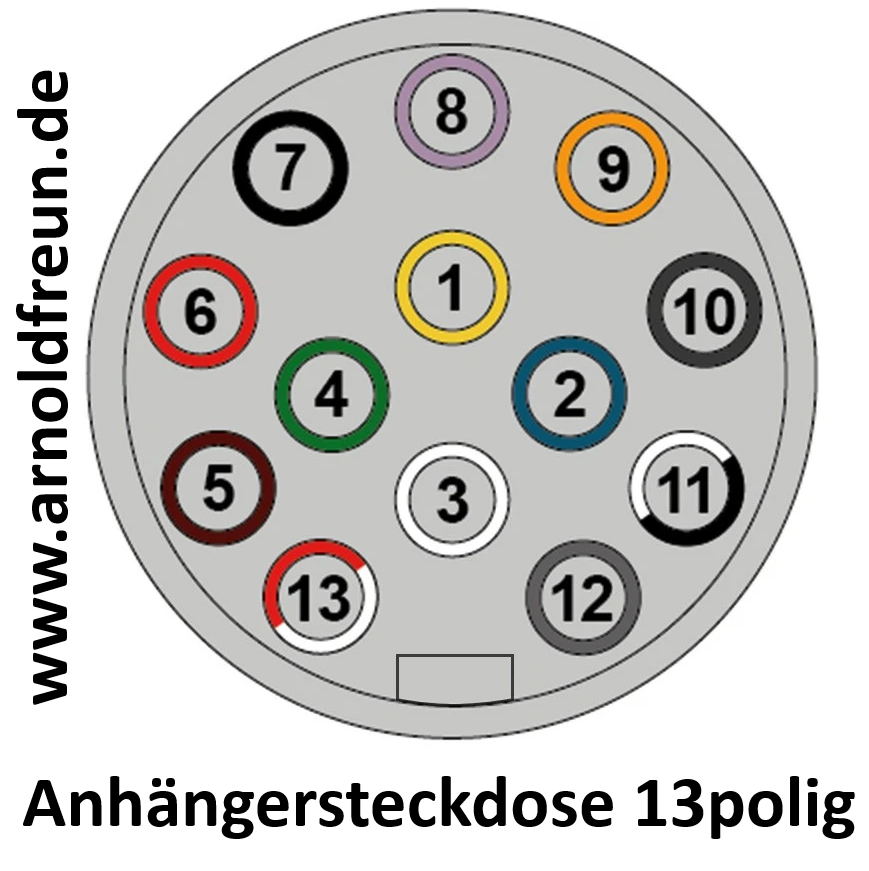

Klemmenbelegung 13polige Anhängersteckdose

Kontakt Verwendung 1 Blinker links 2 Nebelschlußleuchte 3 Masse für Kontakte 1 - 8 4 Blinker rechts 5 Leuchten rechts 6 Bremsleuchten 7 Leuchten links 8 Rückfahrleuchte 9 Stromversorgung Klemme 30 10 Plus Ladeleitung Anhängerbatterie 11 Masse für Kontakt 10 12 Anhängererkennung - / Masse 13 Masse für Kontakte 9 - 13

Die Kennzeichenbeleuchtung wird mit auf die Kontakte 5 und 7 gelegt, um bei Ausfall eines der beiden Kontakte trotzdem eine funktionsfähige Kennzeichenleuchte zu besitzen.
